Autoconstruction d’une Douche solaire



Vous êtes nombreux à m'avoir demander un plan pour construire une douche solaire ou un petit chauffe eau à bas prix, une partie des matériaux peut être récupérer, à chacun de voir selon ses moyens....

Liste du matériel :

1 panneau de contre plaqué marine statifié de 19mm dim 107X107 (cm)
2 lambourdes de 35mmX45mm de 107 cm
12 vis 4X45

2 fers plats de 135cm 20X5
5 vis de 4X35

55-60 m de tuyans PER rouge diamètre16
2 raccords
1 vanne quart de tourr pour arrivée d'eau (15X21)
1 robinet quart de tour pour sortie d'eau (15X21 nez 20X27)

1m2 d'isolant « liège » 1MX1M ép : 15mm ou cartons

1 vitre 6mm 1MX1M



4, 05m de joint éranchéité pour le tour du vitrage
4 triangles en CP pour fixer la vitre 12 vis 2,5x35


Mes conseils :

Un contre plaqué extérieur est indispensable pour la durée dans le temps, une épaisseur entre 15mm et 19mm est suffisante..(pour la récup on peut trouver sur les chantiers du contre plaqué de coffrage, il suffit de demander au chef de chantier, ça peut marcher !)

Assemblé les lambourdes de 107X45X35 et de 100X45X35 (45 étant la hauteur !) sur le panneau à l'aide des vis de 4X45. (auparavant faire une rainure en L de 6MM de profondeur et 10MM de large pour acceuillir la vitre, si vous n'avez pas de défonceuse mieux vaut faire un contre cadre à l'intérieur du panneau avec du carré de 10MMX10MM. Fixer les carrés avec des petits clous en les mettant à 6mm du bord pour pourvoir mettre la vitre (attention les dimensions de la vitre seront modifiées !)

Installer au fond l'isolant (le liège est recommander mais deux à trois épaisseurs de cartons récupérés feront l'affaire...).

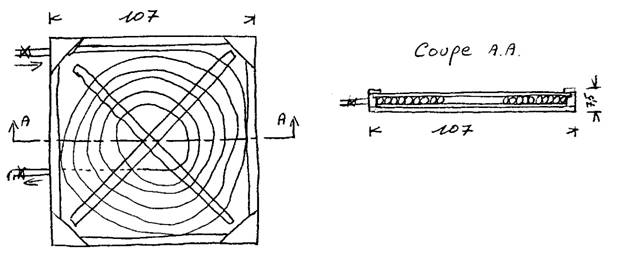

Suivant le shéma percer 1 trou de diamètre 16 avec une mèche à bois pour l'entrée d'eau sur le côté gauche (pas trop près du bord quand même !) Percer un autre trou à 20 CM du centre du panneau, percer en oblique pour être le plus possible en parallèle avec le paneau (le tuyau PER ne se tord pas facilement donc il ne PEUT PAS arriver jusqu'au centre du panneau, il arrive à 20-30 cm du centre)

Pour installer le tuyau PER il faut être plusieurs, un qui déroule et au moins deux qui tiennent le PER maintenu sur le fond il a tendence à vouloir sortir ! Ensuite le fixer avec les deux fers plats avec les vis de 4X35 en suivant le schéma.

Peindre le tuyau et l'isolant en noir (une bombe fera l'affaire) en protégeant les parties extérieures et le bord des lambourdes.

Mettre le joint sur le pourtour qui va acceuillir la vitre, mettre la vitre (une vitre de 5MM ou de 6MM selon la hauteur qui vous reste, pensez au joint 1MM en moyenne !) et la fixer avec les 4 triangles dans les angles (voir schéma).

Mettre les raccords, Installer la vanne pour l'arrivée et le robinet en sortie... voilà c'est prêt, vous avez 10-12 litres d'eau chaude toutes les 30 mn environ selon l'ensoleillement !
